Dispositif pour fourgon aménagé ou bateau.

A quoi ça sert?

« ZUT!!!! J’ai oublié de couper le frigo, du coup la batterie est vide« .

On a beau se dire qu’on fera attention, parfois ça arrive… Pour peu qu’il s’agisse d’une batterie plomb-acide ou gel, on peste parce qu’on a usé prématurément la batterie voire pire.

Voici un dispositif qui coupera automatiquement l’alimentation du frigo ( ou tout autre consommateur) lorsque la tension de la batterie descendra sous 11,5 V (avec le code arduino, vous pourrez changer vous même cette valeur) et rallumera le frigo losrque la batterie passera au dessus de 11,9V. Ce délesteur est à intercaler entre la batterie et le consommateur (frigo).

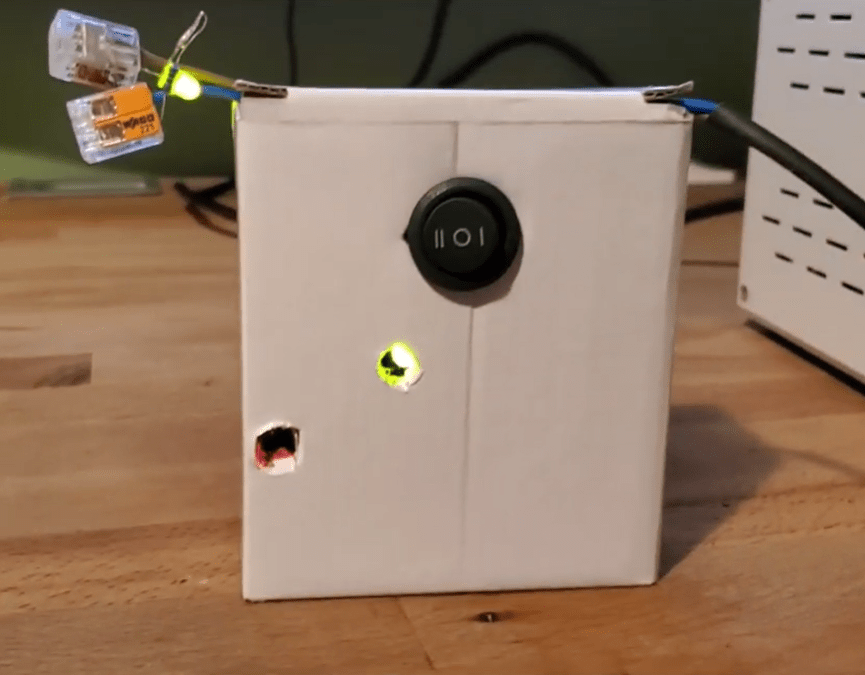

Un interrupteur à 3 positions assure le fonctionnement suivant:

0 : le frigo est coupé

I : le frigo est branché (pas de délestage)

II : délesteur en marche

Lorsque le délesteur est en marche, la diode verte s’allume.

Si le délesteur s’active (tension batterie inférieure à 11,5V) l’alimentation du frigo est coupée et la diode rouge s’allume.

Lorsqu’on mettra la batterie en charge, la tension va remonter et lorsqu’elle passera la valeur de 11,9V, le delesteur se désactivera et le frigo sera à nouveau alimenté.

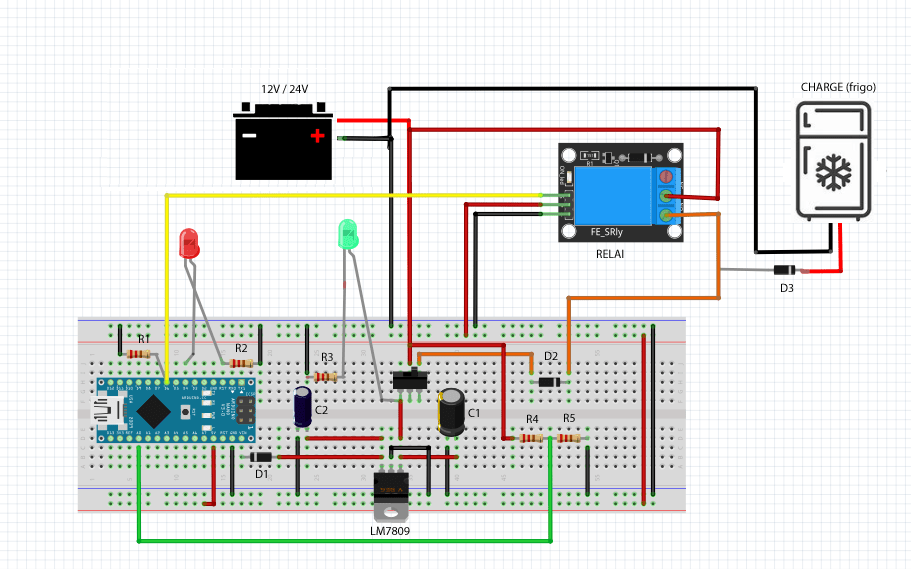

Ci-dessous le schéma de branchement

liste des composants:

R1 : 10 kOhms (résistance pull down)

R2 : 300 Ohms

R3 : 980 Ohms

R4 : 30 kOhms

R5 : 7,5 kOhms

C1 : 100nF

C2: 10 nF

D1 : schottky SD103A-TR

D2 : TVS P6KE30A

D3 : TVS P6KE30A

Led rouge, led verte

arduino

relai 5V

LM7809 (régulateur de tension, protège votre arduino)

Remarque: au départ j’ai intégré un capteur de tension tout fait pour arduino en lieu et place des résistances R4 et R5.

je me suis rendu compte que finalement ce dispositif n’était un simple diviseur de tension (bon, à moins d’un euro le composant, ça ne fait pas une grosse dépense): vous pouvez donc mettre soit des résistances R4 et R5 comme sur le schéma ci-dessus, soit le capteur de tension arduino (S se branche sur la broche Arduino A0, + est connecté à la sortie 5V de l’arduino), – et GND sont connectés à la terre, Vcc est connecté à la borne + de la batterie)

Ci dessous le code arduino

// code pour un délesteur automatique
// www.1plus1blog.com
// par Thien An, 19 déc 2022


int analogPin = A0; // une résistance variable (broche du milieu) connectée sur la broche analogique A0
                    // les autres broches de la résistance sont connectées l'une au 5V et l'autre au 0V

int val = 0; // variable de type int pour stocker la valeur de la mesure
float volt = 0;
const int relayPin7 =  7;      // the number of the LED pin
const int relayPin6 =  6;      // the number of the LED pin
const int relayPin4 =  4;      // the number of the LED pin



void setup() {

 Serial.begin(9600);
   pinMode(relayPin7, OUTPUT);
  pinMode(relayPin6, OUTPUT);

}
void loop() {
  val = analogRead(analogPin);
  volt = val / 43.14; // Résultat de la mesure en Volts.

 Serial.print(" A0=");
 Serial.println(val);

 Serial.print(volt);
 Serial.println(" V");

// coupure à 11,5V et rallumage a 12V biais du aux diodes

if (volt> 11.2) {
digitalWrite(relayPin7, HIGH);;
digitalWrite(relayPin6, HIGH);;
digitalWrite(relayPin4, LOW);;
}
if (volt< 11.0) {
digitalWrite(relayPin7, LOW);;
digitalWrite(relayPin6, LOW);;
digitalWrite(relayPin4, HIGH);;
}


 delay (1000);
}

Une remarque: j’ai montré un schéma avec un relai simple: Ce relai accepte jusqu’à 10A. si votre frigo consomme plus de 10A vous pouvez mettre une deuxième relai en parallèle du premier. Le code arduino est prévu pour ça: vous pouvez brancher la commande du 2eme relai sur la broche D7

Relai double

et ci dessous la vidéo (promis, je ferai des progrès l’an prochain en matière de vidéo)
